微波爐 EMC 測試不通過，核心是先定位超標類型（傳導 / 輻射）與頻點，再從屏蔽、濾波、接地、結構四大維度系統性整改，優先解決腔體泄漏、電源濾波、門封與接地這三大高頻問題。

一、先明確：微波爐 EMC 測試標準與常見超標項

1. 核心測試標準

GB 4343.1-2018（家用和類似用途電器、電動工具、類似器具的電磁兼容要求）

CISPR 11 / EN 55011（工業、科學和醫療射頻設備）

GB 4706.21（微波爐安全 + EMC）

2. 最常見超標類型

傳導騷擾（150kHz–30MHz）：電源端口噪聲過大，回灌電網。

輻射騷擾（30MHz–1GHz）：整機向外輻射電磁波超標。

2.45GHz 基波泄漏：磁控管工作頻率，需控制泄漏功率密度≤5mW/cm2。

二、第一步：定位問題（先做診斷，再動手）

看報告：明確是傳導還是輻射超標、超標頻點、超標 dB 數。

復現工況：在最大火力、轉盤轉動、門關閉狀態下復測，確認是穩態還是瞬態超標。

快速排查：

拔掉轉盤電機、風扇電機，看是否下降 → 電機 / 碳刷干擾。

用金屬板臨時屏蔽控制面板 → 面板 / 排線干擾。

電源線套磁環 → 共模輻射。

按壓門封、機殼接縫 → 結構屏蔽泄漏。

三、第二步：分類型整改方案（最有效、最常用）

（一）傳導騷擾（150kHz–30MHz）超標

核心原因：電源濾波不足、高壓回路噪聲、接地不良。整改措施：

電源入口濾波（最有效）

加裝兩級 EMI 濾波器：X 電容（0.1–0.47μF）+ 共模電感（10–50mH）+ Y 電容（2–10nF，耐壓≥2kV）。

濾波器靠近電源插座，輸入輸出線嚴格分開、不平行。

高壓回路抑制

高壓變壓器次級加RC 吸收（100Ω + 0.01μF，高壓電容）。

磁控管燈絲 / 高壓引線短、直、屏蔽，套鎳鋅鐵氧體磁環。

接地優化

機殼、腔體、濾波器、變壓器多點可靠接地，接地阻抗＜0.1Ω。

接地線短、粗、直，避免長距離環路。

（二）輻射騷擾（30MHz–1GHz）超標

核心原因：腔體泄漏、門封失效、線纜輻射、結構縫隙。整改措施：

腔體與機殼屏蔽（重中之重）

腔體接縫、機殼拼接處加導電泡棉 / 鈹銅彈片，確保連續導電。

腔體與外殼之間增加銅箔搭接，間距＜5cm。

通風孔加金屬網罩 / 蜂窩屏蔽，網孔尺寸＜λ/20（對應 1GHz 約 15mm）。

門封系統（泄漏重災區）

采用λ/4 扼流槽 + 導電橡膠雙重密封，確保門閉合時360° 連續導電。

門鉤 / 鉸鏈處加導電彈簧 / 導電硅膠，降低接觸電阻。

門玻璃內側貼金屬屏蔽網 / ITO 導電膜。

線纜與接口

電源線、電機線、控制面板排線全部套鐵氧體磁環（推薦阻抗 100Ω@30MHz）。

長導線雙絞 + 屏蔽，屏蔽層兩端可靠接地。

連接器用金屬屏蔽型，接口處加導電襯墊。

PCB 與控制板

控制面板遠離腔體，加金屬屏蔽罩。

高頻回路最小化環路面積，晶振、驅動管就近接地。

排線加磁珠 / 共模電感，避免長距離平行走線。

（三）2.45GHz 基波泄漏

整改措施：

強化門封λ/4 扼流結構，確保在 2.45GHz 處形成高阻抗，阻止微波泄漏。

門封定期清潔、無變形、無異物，保證接觸良好。

腔體無破損、無銹蝕，焊接點牢固。

四、第三步：快速整改清單（按優先級）

電源濾波：加裝合格 EMI 濾波器，輸入輸出分離。

門封檢查：更換老化導電橡膠，確保門閉合緊密、導電連續。

機殼屏蔽：接縫加導電泡棉，腔體多點接地。

線纜處理：所有對外線纜套磁環，高壓線短而屏蔽。

接地優化：降低接地阻抗，消除接地環路。

結構補強：通風口、觀察窗加屏蔽，控制板屏蔽。

五、第四步：復測與驗證

整改后逐項復測，優先測最嚴重超標項。

傳導測試：用LISN + 接收機，在滿功率下測。

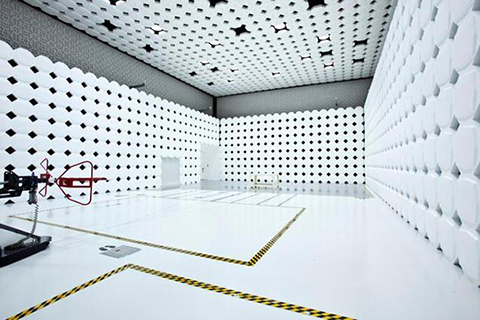

輻射測試：在3 米法暗室，測水平 / 垂直極化。

微波泄漏：用微波漏能儀在門周邊多點檢測，確保≤5mW/cm2。

六、避坑提醒

不要只加磁環 / 濾波，結構屏蔽與接地才是根本。

濾波器、磁環要匹配超標頻點，選錯頻段無效。

門封是易損件，量產與老化后需重新驗證。

高壓部分整改注意絕緣與安全，避免打火與電擊風險。
